Aba High Prototype 35KV vákuumszakító alagút építése

Aba állam 35KV feszültség kültéri nagy feszültségű vákuumszakító alagút és autópálya építése Malkan város, Jiuzhaigou megye, Xiaojing megye, Aba megye, Zhorgei megye, Hongyuan megye, Yangtang megye, Wenchuan megye, Li megye, Mao megye, Songpan megye, Jinchuan megye, Blackwater megye. (a továbbiakban: kapcsolók) háromfázisú AC 50Hz kültéri nagy feszültségű kapcsolóberendezés; CT19BW típusú rugós hajtóművelettel vagy CD típusú elektromágneses hajtóművelettel 35 kV-os átviteli és elosztási rendszer vezérlésére és védelmére alkalmas; A termék nagy kapcsolóképességgel, biztonsággal, megbízhatósággal, gyakori üzemeltetéssel és kevesebb karbantartással rendelkezik; A kapcsolódó áramkörök megszakítóinak és az üres terhelési vezetékek megnyitása alkalmával is használható.
Az áramkörszakító megfelel a GB1984-2003 "AC nagy feszültségű áramkörszakító" és az IEC 62271-100: 2001 "AC nagy feszültségű áramkörszakító" szabványoknak.

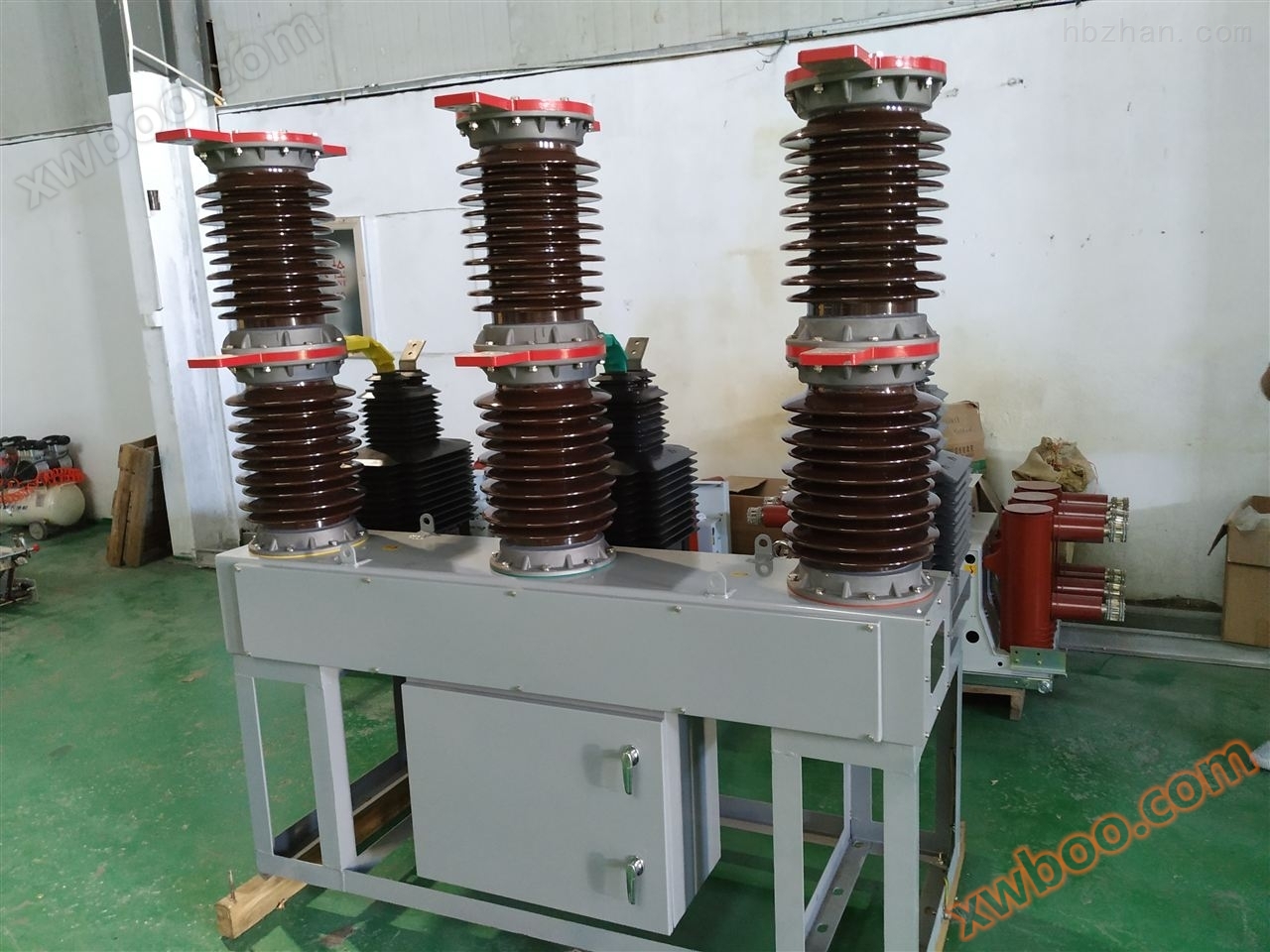

Aba állam 35KV feszültség kültéri nagy feszültségű vákuumszakító alagút és autópálya építése Malkan város, Jiuzhaigou megye, Xiaojing megye, Aba megye, Zhorgei megye, Hongyuan megye, Yangtang megye, Wenchuan megye, Li megye, Mao megye, Songpan megye, Jinchuan megye, Blackwater megye. Összességében pillér típusú, három fázisú összeszerelt egy intézmény dobozban, az ívsöntő kamra mozgó vége a karon keresztül, a szigetelési húzórúd a kimeneti tengelyhez kapcsolódik. A szerkezet és a kapcsolódó kapcsolódás egy vízálló dobozban van. Az áramkörszakító hajtóműve a kapcsolóból és a karból áll, és az ívcsökkentő kamra mozgó vége a kapcsolókaron, a szigetelő húzórudakon, a kapcsolórudakon és a vezérlőmű kimeneti tengelyén keresztül van összekapcsolva.

Aba High Prototype 35KV vákuumszakító alagút építése

1, a kimeneti tengely forgási hajtása megvalósítja az ívcsökkentő kamra mozgó érintkezést, és osztja a mozgást.

2, zw7 sorozat termékei főleg vákuum ívsöntő kamra, áramcserélő, hajtómű és vezérlőmű. A gyártás két elektromágneses és rugós mechanizmust szerelhet. Annak érdekében, hogy elkerüljék az SF6 gáz és olaj töltése által okozott problémák sorát, ez a termék száraz, javítási és karbantartási szempontokat alkalmaz.

A zw7-40.5 sorozat termékei áramcserélőkkel vannak felszerelve, és minden fázisban négy tekercset lehet, közülük kettőt mérésre, kettőt használni.

a védelemről. Az ügyfél igényeinek megfelelően 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 áramcserkentők telepíthetők.

4, a vezérlő és a csatlakozó szerelt a mechanizmus doboz, a mechanizmus doboz vízálló típusú, hogy megakadályozza a doboz teste elektromos vezérlő elemek nedvesség, a mechanizmus doboz elektromos fűtő.

5, a hajtómű, beleértve a szigetelési húzórudat, a karot és a vezérlőrudat, a szigetelési húzórudat és a vezérlőrudat hosszúságának beállítása, a kapcsoló nyitási távolságának és túllépésének beállítása.

6, vezető áramkör elve: az áram a felső és az alábbi kimeneti terminálokon keresztül vezethető a vákuum íves kamra statikus és dinamikus végén, puha csatlakozással és áramcserélővel az alábbi kimeneti terminálokon keresztül vezethető.

Aba állam 35KV feszültség kültéri nagy feszültségű vákuumszakító alagút és autópálya építése Malkan város, Jiuzhaigou megye, Xiaojing megye, Aba megye, Zhorgei megye, Hongyuan megye, Yangtang megye, Wenchuan megye, Li megye, Mao megye, Songpan megye, Jinchuan megye, Blackwater megye.
